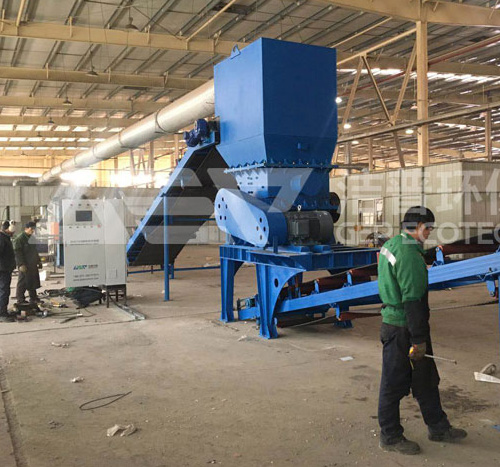

四轴剪切式破碎机

产品简介

四轴剪切式破碎机也叫四轴撕碎机,是利用刀具之间相互剪切、撕裂、挤压的工作原理对物料进行加工,用于各种固体废弃物的破碎,可以将物料一次性加工到较小粒度,常被用于MSW(城市生活垃圾)处置、资源再生、垃圾焚烧预处理、水泥窑协同预处理等环保领域。该设备采用低转速、大扭矩设计,剪切力大,设备稳定,出料均匀。

应用领域

工业垃圾;破碎-混合-泵送系统;垃圾衍生燃料领域;垃圾燃烧领域;橡胶轮胎;电子废弃物(洗衣机、冰箱、小家电)

服务热线:158-3823-2021

详细描述

工作原理

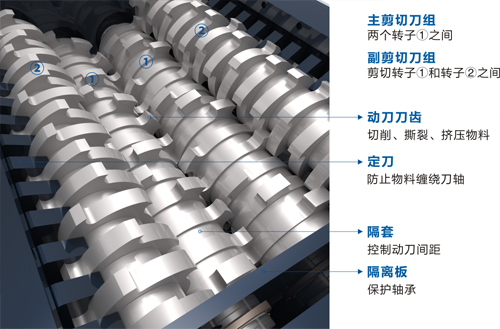

四轴剪切式破碎机工作原理

     四个液压或电机分别驱动四个刀轴正反转动,上排刀轴与下排刀轴配合进行物料的初破并兼有拨料、喂料的功能,二级破碎主要由下排转子配合剪切

性能特点

1、破碎单元

     我公司研发人员分析了大量的固废破碎和物料抓取过程,并以此设计出了独特有效的刀轴结构和刀齿形状,极大提高了四轴破碎机破碎效率,减少了无效抓料、反转和空转时间;

     刀具材料采用欧洲进口,并经过先进的热处理工艺加工,使用寿命长;

     采用主、副刀轴相配合的剪切方式,自动抓料,降低了整机功耗。

2、控制系统

     采用PLC触摸屏控制柜,配置高端电气元器件,安全系数高;

     GEP智能化专利技术,实现自动润滑、智能监测、异常报警,遇不可破碎物自动反转等功能。

3、技术与设计

     采用进口轴承,配备多重轴承密封保护,防尘、防水、防污;

     采用独特的防松技术,规避了由螺栓松动可能引发的设备故障;

     采用进口减速机,传动效率高,输出扭矩大,使用寿命长。

4、绿色环保

     设计减震装置,运行稳定,噪音小;

     可配备GEP专业智能降尘系统,节能环保。

适用范围

     工业垃圾、破碎-混合-泵送系统、垃圾衍生燃料领域、垃圾燃烧领域、橡胶轮胎、电子废弃物(洗衣机、冰箱、小家电)

型号 破碎腔(mm) 电机功率(kW) 主轴转速(rpm) 动刀直径(mm) 筛网孔径(mm) 产量(t/h) 外形尺寸(mm)
GFS12 1500*1200 160-300 10-18 420 20-80 2-12 4600*3200*1800
GFS16 1800*1600 180-450 10-18 460 20-80 3-32 5200*3000*2200
GFS18 2000*1800 180-500 10-18 560 20-80 4-41 6500*3600*2500



破碎物料对比

大件垃圾破碎对比图

废旧金属破碎对比图

生活垃圾破碎对比图

橡胶轮胎破碎对比图

废旧木材破碎对比图
