废塑料破碎工艺流程,附塑料造粒处理生产线流程图

发布时间:2018-10-11 作者:洁普智能环保

  随着工业的发展,各类塑料制品已进入千家万户,而随之而来的是塑料废弃物也日益增多。各种塑料包装物、塑料容器、塑料玩具和文具、塑料鞋、塑料家电外壳、车辆保险杠、塑料管材、工业废料等等,随处可见,造成了极大的环境污染。废塑料的回收利用有利于环境保护,节省资源。将它们回收造粒,或通过改性以后再造粒,可以再次用来生产塑料制品。

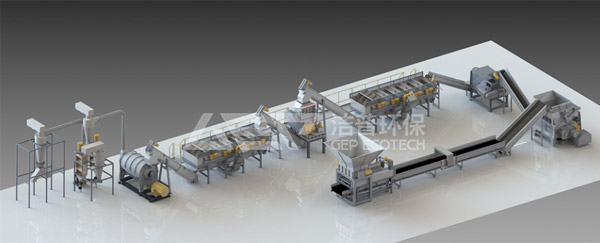

废塑料破碎工艺流程,附塑料造粒处理生产线流程图

一、废塑料的特性

废塑料按其产生的场合可分为三种类型:

  1.生产过程产生的边角废料,这种废料较为洁净,较少污染和含有杂质, 如薄膜生产中的不合规格的薄膜、切边,管材、型材生产中的引料部分或不合格品,注射生产中的未充满制件等等;

  2.使用过的、物料体系单一的塑料废弃物,如拆卸下的管材、门窗、经严格分拣按树脂种类区分的包装材料或其他废塑料制品;

  3.难于区分的或根本无法分开的混合废塑料,如多层共挤复合薄膜、带有涂层的塑料制品,塑料与其他材料的复合制品等。

  不同种类的废旧塑料有着不同的特性,就杂质含量而言,工厂生产中边角废料杂质含量低于0.1 %, 堆放了一定时间的边角料和其他用过的产品杂质含量为0.1 % ~0.5 %。而混有铝、布和纸的复合废塑料杂质含量往往大于10 %。

  对于使用过的废塑料制品,根据使用条件的不同, 会包含紫外线辐射, 热、氧老化产生的影响, 污染物产生的影响。不同形状的废塑料,经破碎后物料的体积密度有很大的差别,薄膜、片材、扁丝的破碎料体积密度较小,这是在废塑回收造粒的加料过程中必须要考虑的问题。

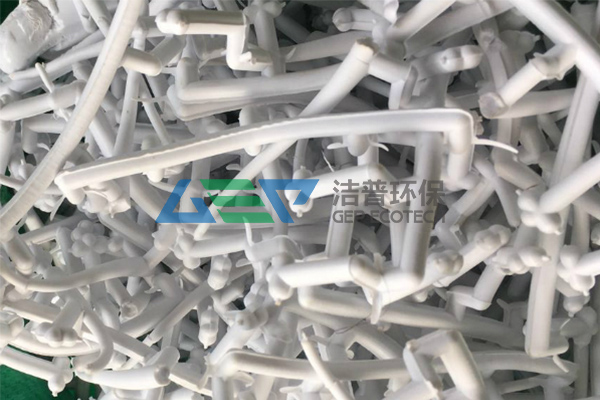

废塑料破碎工艺流程,附塑料造粒处理生产线流程图

二、废旧塑料的预处理

  来自于废弃包装物,如包装袋、购物袋、瓶、罐、箱及废旧农用膜的废塑料,在造粒前要经过预处理。预处理的过程主要包括分类、清洗、破碎和干燥等。

  分类的工作是将种类繁杂的废塑料制品按原材料种类和制品形状分类。按原材料种类分拣需要操作人员有熟练的鉴别塑料品种方面的知识,分拣的目的是避免由于不同种类聚合物混杂造成的再生材料不相容而性能较差;按制品形状分类是为了便于废旧塑料的破碎工艺能够顺利进行,因为薄膜、扁丝及其织物所用破碎设备与一些厚壁、硬制品的破碎设备之间往往不能互相代替。

  造粒之前的清洗和破碎,有如下三种工艺。

  1.先清洗后破碎工艺 污染不严重且结构不复杂的大型废旧塑料制品,宜采用先清洗后破碎工艺,如汽车保险杠、仪表板、周转箱、板材等。

  首先用带洗涤剂的水浸洗,然后用清水漂洗,取出后风干。因体积大而无法放进破碎机料斗的较大制件,应粗破碎后再细破碎,以备供挤出造粒机喂料。为确保再生粒料的质量,细破碎后应进行干燥,常采用设有加热夹层的旋转式干燥器,夹层中通入过热蒸汽,边受热边旋转,干燥效率较高。

  2.粗洗-破碎-精洗-干燥工艺

  对于有污染的异型材、废旧农膜、包装袋,应首先进行粗洗,除去砂土、石块和金属等异物,以防止其损坏破碎机。废旧塑料制品经粗洗后离心脱水, 再送入破碎机破碎。破碎后再进一步清洗,以除去包藏在其中的杂物。如果废旧塑料含有油污,可用适量浓度的碱水或温热的洗涤液中浸泡,然后通过搅拌,使废塑料块(片) 间产生摩擦和碰撞,除去污物,漂洗后脱水、燥干。

  3.机械化清洗

  废塑料进入清洗设备之前,在一个干的或湿的破碎设备中进行破碎,干燥后被吹入一个储料仓,再由螺旋加料器将破碎料定量输入到清洗槽中。 两个反向旋转的浆叶轴慢慢地输送物料通过清洗槽,产生的涡流漂洗掉塑料上的脏物。脏物沉人清洗槽底部,并在槽底按规定的时间间隔清除。经过清洗干净后的废料浮起,由螺旋输送器排出。大部分水被去掉。螺旋输入器将破碎料定量送入干燥系统。干燥系统由旋转干燥器和热风干燥器组成。从干燥系统输出的物料残余水分占1 % ~2 %。清洗干净的料被送入储料仓,再由这个储料仓送往挤出造粒机造成颗粒料。

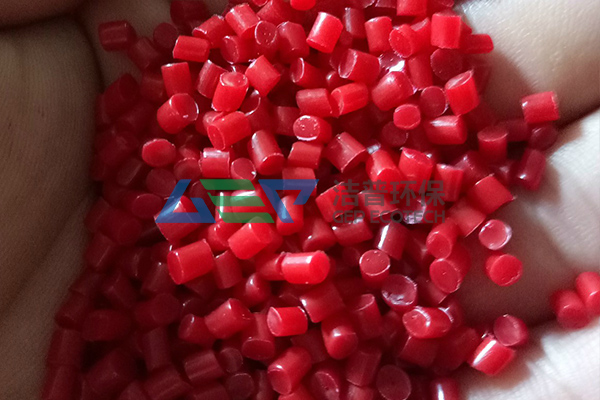

废塑料破碎工艺流程,附塑料造粒处理生产线流程图

三、废旧塑料的挤出造粒工艺

  废塑料在性能上与新树脂是不同的,这是由于它们经受过成型加工过程的热历程和剪切历程,并且在使用过程中经历了热、氧、光、气候和各种介质的作用,因此,再生材料的力学性能,包括拉伸强度和冲击性能均低于原树脂, 龟裂引起表面结构变化,外观质量也大不如前,颜色发黄、透明度下降。

  各种材料的性能变化是不同的。聚烯烃料的变化比较小。由于加工,特别是多次加工造成的相对分子质量降低,可以通过交联反应加以补偿,因而,加工性一定程度上可以保持恒定;苯乙烯共聚物的情况有所不同,每经过一次加工过程,拉伸性能就降低一次。大约经过四个加工过程,韧性降低非常严重。而且橡胶相冲击改性剂的效用由于交联也被降低了,虽为高抗冲聚苯乙烯,但冲击韧性并不比通用聚苯乙烯好。

  废旧塑料性能可以通过掺混新料或添加特定的稳定剂和添加剂加以改善,如加入抗氧剂、热稳定剂,可以使废塑料造粒过程中减少热、氧作用产生的不良影响。在一些混杂的废塑料当中,还可以适当加入相容剂,如在聚乙烯和聚丙烯混杂的废塑料当中加入EP D M 或E V A 。在废塑料回收造粒中还可以进行填充改性, 如在PP 废膜中同时加入10 %~35 %的填充料,3 %~6 %的润滑剂,2 %~4 % 的色母粒。填充剂为CaC O 3 制得的再生料用于注射制品,可有效地缩短成型周期,改善制品的刚性,提高热变形温度,减小收缩率。

  润滑剂则改善了熔体的流动性。一些工程塑料的回收利用中,也可以进行填充、增强和合金化。对于一些易吸湿的材料, 如PA 、PET 等, 在加工中,水分会造成降解,使相对分子质量减小,熔体粘度降低,物理性能下降。加工之前应除去废塑料中的水分,充分干燥,以确保再生料的质量。
